一、概  述

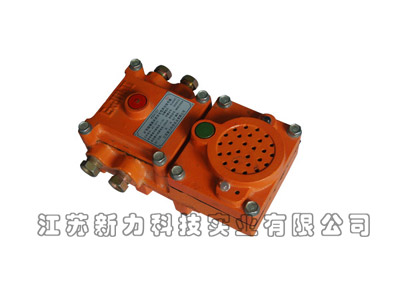

      KXH127(A) 隔爆兼本质安全型声光信号器，适用于井下具有爆炸性气体环境的信号联络。方便生产、节省人力、增加了井下作业的安全可靠性，提高经济效益。具有广泛的推广前景和实用价值。该装置和原来的组合电铃信号以及国内其它厂家的声光信号比较要先进的多。具有一定的优越性：
该产品重量轻，集打点按钮、防爆灯、防爆电铃、三通接线盒几种功能于一体。原来的防爆灯由现在的高亮度发光二极管代替，醒目直观而且独特；本来的电铃由现在的高频防水喇叭代替，声频高，传送距离远。打点按钮由本机的打点按钮代替。本装置的隔爆腔有一独立的接线腔，对外留四个出线口，无需再接三通。整体结构较为简单合理。

1、发送信号：按下本台的隔爆信号按钮，可向本台和连机的各台发出信号（打点）。
2、接受信号：连机各台可以接收任一台发出的信号，通过扬声器发出>85dB的声频信号和通过发光二极管发出的在20米内可见的光信号。
3、单功对讲：本装置在不改变现有煤矿隔爆型信号装置电源和接线方式的情况下，连线各台通过电源线实现动力载波对讲功能。

二、结构特点
该产品和其它同类产品相比较有以下三大特点：
（1）该产品接线简单，减少失爆点，易维护。 （2）该产品通讯采用调频动力载波，抗干扰能力强，传输距离远而清晰。
（3）该产品机芯电子部分用环氧封装，防潮湿，防振动，使用寿命长，维修量小。

三、主要技术参数

四、正常工作条件
（1）气压不小于80KPa 。                                         （2）周围介质温度不高于+40℃，不低于-20℃。
（3）周围空气的相对湿度不大于95%（20℃±5℃）。
（4）无足以腐蚀金属和破坏绝缘的气体及蒸汽，但允许在含有甲烷的爆炸性气体及煤尘的环境工作。
（5）没有强烈振动和颠簸的场所。                               （6）能防止液体浸入的地方。
（7）提供本装置电源的额定电压为127V，波动范围为-20%~+15% 。

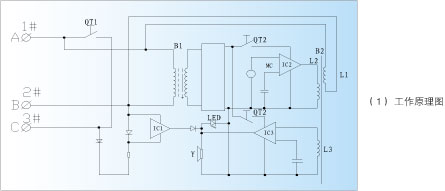

（1）工作原理图

（2）工作原理：

a、发送声光信号功能（打点）：

如原理图（1）所示，1#，2#为电源接线柱，3#为中间接线柱。按下QT1（红色）所有联机各台3#接线柱2#接线柱构成电源回路，集成块ICI有电。得电后的ICI发出声音信号和光信号，送给扬声器Y发声和发光二极管LED发光。实现发送声光信号功能。

b、受话功能：

受话集成块IC3的电源是通过变压器B1获得的。在没有按下QT2（绿色）时，受话集成电路IC3有电。其它台发出的信号经电源线载波，通过变压器B2的线圈L1和线圈L3耦合，L3感应到的音频信号，经IC3放大后送给扬声器Y发声，实现受话功能。

c、发话功能

按下QT2（绿色），IC2有电，声音经话筒MC送入IC2。放大后的音频信号，通过变压器B2的L2线圈和L1线圈耦合，L1线圈感应到的音频信号，通过电源的载波，发送到其它各台，实发话功能。

六、良好的经济效益

该产品使用量大，在不改变原有功能的基础上同时又增加了通话功能。利用动力载波，无需再重新铺设电缆，同时也节省井下电话的使用和线路的铺设。

七、安装与使用

（1）安装

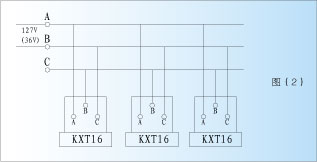

a、打开隔爆腔前盖，按图（2）接线，接线柱A和B接电源127V（36V），C接线柱接中间输出线。接地芯线接地。

b、系统接入电源后即可使用。（使用的电缆为1.5mm24芯橡套电缆）。

c、如果接线不对，会发出噪声或打点声，只要对调A、B接线即可。

（2）使用

a、发送信号（打点）：按下信号按钮（红色）本台和联机各台同时发出声光信号。

b、通话：按下通话按钮（绿色），对着话筒讲话，其它各台就会听到对方的讲话。（受话方不按通话按钮）。

（3）使用注意事项

a、使用的电源要和铭牌上的额定电压相符合。

b、维修时必须断开电源后，方能打开隔爆腔盖。

c、不使用时进线喇叭口必须封堵。

d、如有损坏可更换插件，更换插件接线如图（4）。

e、如需另加行车灯，接线如图（3）。
