1 概述

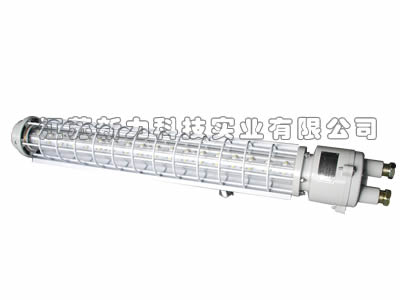

（1）产品特点：DGS36 /127L矿用隔爆型LED照明灯是以LED发光器件为光源的新型煤矿巷道照明灯具。该产品具有安全性好、亮度高、功耗小、工作温度低、使用电压范围宽等众多优点，是煤矿巷道照明的一个革命性成果，彻底解决了老式巷道灯工作温度高、频繁更换灯泡或灯管易产生不安全隐患等问题。
（2）主要用途及适用范围：适用于煤矿巷道和峒室照明。
（3）使用环境条件：
1）该产品采用专用电源控制电路，可以在交流95V~220V之间正常工作；
2）工作环境温度：-5℃～+40℃；
3）环境大气压：80KPa～106KPa；
4）空气相对湿度不大于95%（+25℃时）；
5）具有甲烷爆炸性气体混合物的煤矿井下；
6）无显著震动和剧烈冲击的环境；
7）能防止液体浸入的场所。
隔爆型灯具
|
型号 |
工作电压 |
功率（W） |
|
DGS24/127L |
127V |
24 |
|
DGS36/127L |
127V |
36 |
|
DGS48/127L |
127V |
48 |
（5）本产品执行标准：
1）MT221-2005《煤矿用防爆灯具》；
2）GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》；
3）GB3836.2-2000《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》；
4）Q/XL02-2008《矿用隔爆型LED照明灯》。
（6）产品防爆型式：矿用隔爆型，防爆标志ExdI。
（7）工频耐压参数：LED灯接线端子与金属外壳之间进行工频电压为2000V，历时1min的介电性能试验，漏电流≤5mA,且应无击穿和闪烁现象。
2 结构特征及工作原理
该产品是采用LED发光器件为光源的新型煤矿巷道照明灯具。其结构主要由铝合金灯体、磁旋塞、电源板、多个大功率LED发光管、散热条、反光板、防护罩、玻璃灯罩等组成。当接通电源后，在磁旋塞磁场感应下两只常开型干簧管闭合，电源板会按照设定的工作电压以恒流方式直接驱动LED发光管发光。电气原理图见图一。结构外形尺寸见图二。
3 结构说明
结构图见图二，图中部件名细见表1。
表1
|
序号 |
名称 |
序号 |
名称 |
序号 |
名称 |
|
1 |
盖 |
8 |
接线盒 |
15 |
吊环 |
|
2 |
隔爆套 |
9 |
电源板 |
16 |
挡板 |
|
3 |
玻璃管 |
10 |
电源护罩 |
17 |
橡胶垫板 |
|
4 |
散热条 |
11 |
接线盖 |
18 |
橡胶垫片 |
|
5 |
LED发光管 |
12 |
M5螺栓组件 |
19 |
|
|
6 |
反光板 |
13 |
接线板 |
20 |
|
|
7 |
防护罩 |
14 |
压紧螺母组件 |
21 |
|
4 技术参数与规格见表2
表2
|
型号 |
额定工作电压 |
功率（W） |
照度（Lx） |
外形尺寸（mm） |
全灯重量(kg) |
|
DGS24/127L |
AC127V |
24 |
≥10 |
φ135×800 |
4.6 |
|
DGS36/127L |
AC127V |
36 |
≥10 |
φ135×800 |
4.9 |
|
DGS48/127L |
AC127V |
48 |
≥10 |
φ135×800 |
4.9 |
5 安装使用方法
1）拧出进线螺母，将橡胶电缆穿入，再装入垫圈、橡胶密封圈并压紧。
2）取下电源进线保护罩，将电源进线分别接入M4接线柱上并压紧，而后再将电源保护罩安装好（注意：保护罩外不允许有裸露导线，电源保护罩不得随意丢弃）。
