1   概述

KXJ1140矿用隔爆兼本安型可编程控制器（以下简称控制器）是一种适用于煤矿井下单机或多台连控的自动化的控制设备，它具有较强的适用性、可扩展性和高可靠性等特点。其逻辑控制方式可通过软件的编程来实现，使复杂的控制逻辑变得简单易行。

1.1   性能特点：

a)     该控制器外壳坚固，寿命长，故障率低；

b)     采用封闭式结构，电路简洁，，维修方便；

c)     密封性能好，动作简单可靠，维修方便。

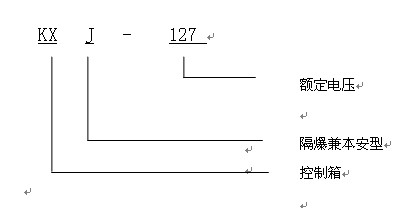

1.2    型号的组成及代表意义

1.3  控制器应能在下列条件下正常工作。

a)环境温度：-10℃～+40℃；

b)最大平均相对湿度：95%RH(25℃)；

c)大气压力：80kPa～106kPa；

d)无显著振动和冲击的场合；

e)无破坏绝缘的腐蚀性气体场合；

f)井下有瓦斯和煤尘爆炸危险的场合。

2     结构特征

2.1  总体结构

控制器为矿用隔爆兼本质安全型，标志为“Exd[ib]I Mb”。其结构分箱体和机芯两大部分。箱体的门盖采用快开门式结构。箱门上有一个观察窗，还有操作按钮（启动、停止、急停、复位等）和工作方式转换开关。箱体上部为接线腔，通过圆形穿墙端子与主腔相联。电缆通过出线嘴进入。

2.2机芯结构

机芯内设有印刷电路板、电源组件、PLC模块三大部分。它们都分别被安装在机芯的框架上。整个机芯可方便地推入和推出调试。PLC模块和电路板固定在35mm的DIN标准固定导轨上，可以随时更换。

2.3 接线腔

控制器的上方为接线腔，通过4个九芯圆形接线端子，和2个JZ30的穿墙端子把控制器所需要的控制输出或外部设备的输入，引至相应的接线腔的端子上。接线腔中分本安区和非安区两个部分，它们间的最短距离应大于50mm。

2.4  外形、重量

外形尺寸约780mm×720mm×506m  净重200kg。
