1 概述
DHK-(B)输出本质安全型电源（以下简称电源），须置于隔爆腔体内，用于向Ｉ类本质安全型设备提供电源。
电源具有双重化的过流保护，过压保护，故障解除后能自动恢复正常工作。
2 工作原理
交流电压输入后，通过低通滤波器仰制电网系统的高频干扰及电源本身对电网的干扰，经过整流并经开关管产生高频电压，高频电压经高频变压器及整流降压产生直流电压，直流电压反馈信号经脉宽调制器实现自动稳压，限流保护器通过取样电阻回路起到过流和短路保护
3 技术规范
3.1防爆型式

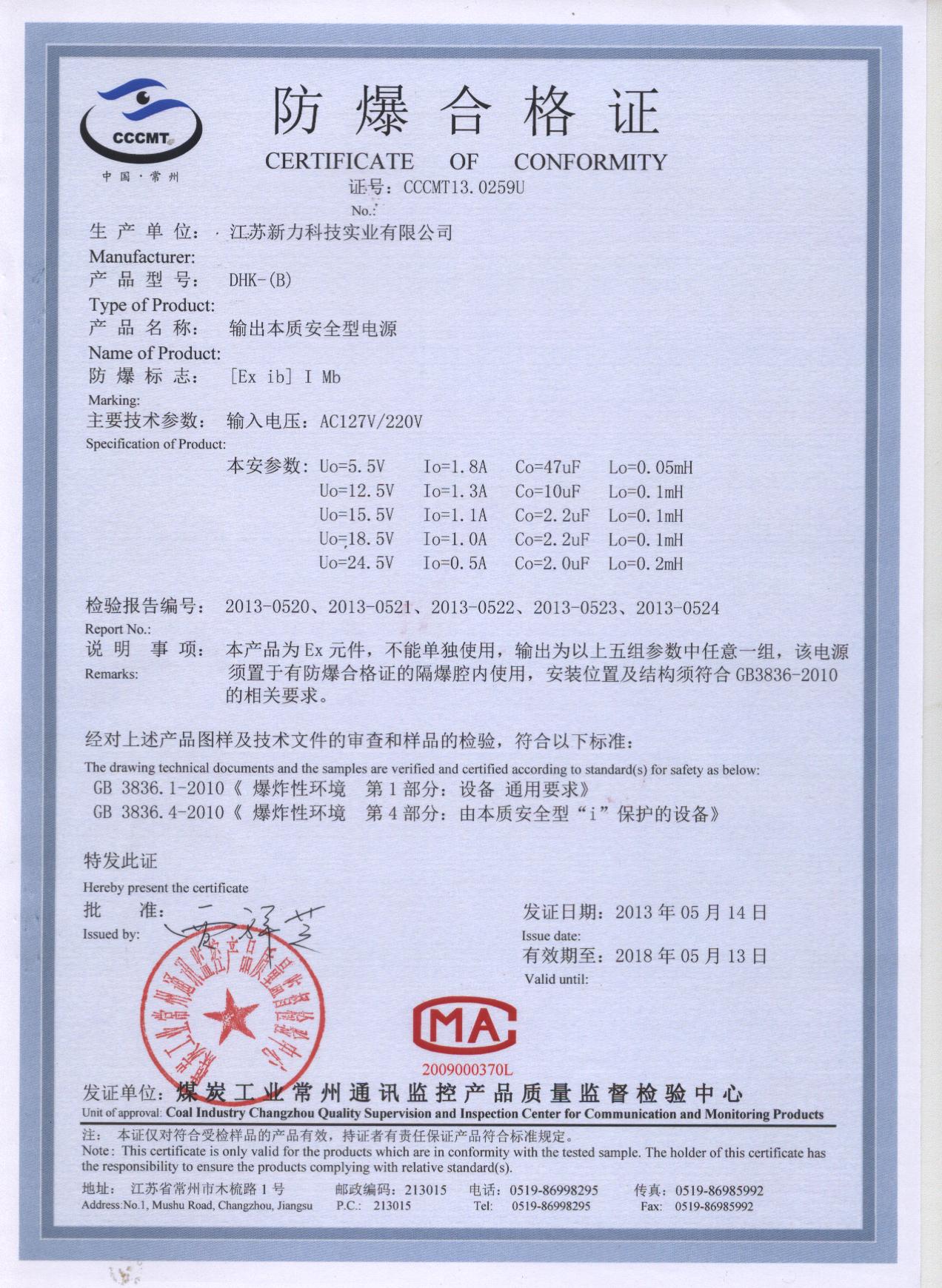

矿用本质安全型，标志为［Exib］I。
3 技术规范
3.1防爆型式
矿用本质安全型，标志为［Exib］I。
电源在下列环境条件下应能正常工作：
a）电源波动范围：AC95～AC242V
b) 环境温度：-10℃～+40℃；
c）平均相对湿度：不大于95％（＋25℃）；
d）大气压力：80Kpa～106 Kpa；
e) 无显著振动和冲击的场合；
3.4电源本安技术参数
额定输入 电压 （VAC） | 额定输出 电压 （DCV） | 最高开路 电压 （VDC） | 过流保护 值 （ADC） | 最大负载电容 （uf） | 最大负载电感 （mH） | 短路电流值 （mA） |
127～220 | 5 | 5.5 | ≤1.5 | 47 | 0.1 | ≤20 |
12 | 12.5 | ≤1.3 | 33 | 0.1 | ≤20 | |
15 | 15.5 | ≤1.0 | 2.1 | 0.1 | ≤20 | |
18 | 18.5 | ≤1.0 | 2.1 | 0.1 | ≤20 | |
24 | 24.3 | ≤0.5 | 2 | 0.2 | ≤30 |
3.5外形尺寸及质量
3.5.1外形尺寸（长×宽×高）：175mm×75mm×43mm。
3.5.2质量：约450g。
