1适用范围
本标准规定了ZBL /220防爆LED照明灯（以下简称LED照明灯）的产品分类、技术要求、试验方法、标志、包装、运输、贮存。
本标准适用于适用于1区，2区，20区，21区和带导电粉尘的22区工业爆炸性环境用固定式照明灯具。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T2423.4-2008 电工电子产品环境试验第2部分：试验Db：交变湿热(12h+12h循环)；
GB/T2423.5—1995 电工电子产品环境试验第2部分：试验方法 试验Ea和导则：冲击
GB/T2423.10—1995 电工电子产品环境试验第2部分：试验方法 试验Fc和导则：振动（正弦）
GB3836.1-2010爆炸性环境第1部分：设备 通用要求
GB3836.2-2010爆炸性环境第2部分：由隔爆外壳“d”保护的设备
MT221-2005 煤矿用防爆灯具
GB12476.1-2013可燃性粉尘环境用电气设备 第1部分：通用要求
GB12476.5-2013可燃性粉尘环境用电气设备 第5部分：外壳保护型“tD”
GB14048.1-2006 低压开关设备和控制设备 第1部分：总则
GB10111-88 利用随机数骰子进行随机抽样方法
GB4208-2008 外壳防护等级（IP代码）
GB191-2000 包装储运图示标志
3.产品名称、型号规格及表示方法
3.1产品型式
矿用隔爆型，标志：ExdIIB T4Gb，ExtDA20IP64T100℃。
额定电压：（V） 功率：（W） LED光源 防爆 照明 |
型号 | 工作电压 | 功率（W） |
ZBL36/220 | 220V | 36 |
ZBL50/220 | 220V | 50 |
ZBL60/220 | 220V | 60 |
ZBL70/220 | 220V | 70 |
ZBL80/220 | 220V | 80 |
ZBL100/220 | 220V | 100 |
ZBL120/220 | 220V | 120 |
3.3产品基本参数
表1
序号 | 参数名称 | 单 位 | 数 值 | 备注 | |
1 | 额定电压 | V | 220 | / | |
2 | 额定功率 | W | / | ||
3 | 照度 | LX | 36W灯具 | ＞10LX | / |
60W灯具 | ＞10LX | ||||
4 | 重量 | kg | 36W灯具 | 4.6 | / |
60W灯具 | 6.9 | / | |||
5 | 尺寸 | mm | 36W灯具 | φ135×800 | / |
60W灯具 | φ135×1600 | / | |||
6 | 工作环境 | ℃ | －5～40 | / | |
7 | 功率因数 | / | ＞95％ | / | |
8 | 效率 | μ | 85 | / | |
9 | 最高表面温度 | ℃ | 100 | / | |
3.4 环境条件：
1）该产品采用专用电源控制电路，可以在交流95V~240V之间正常工作；
2）工作环境温度：-5℃～+40℃；
3）环境大气压：80KPa～106KPa；
4）空气相对湿度不大于95%（+25℃时）；
5）1区，2区，20区，21区和带导电粉尘的22区工业气体和粉尘爆炸性环境；
6）无显著震动和剧烈冲击的环境；
7）能防止液体浸入的场所。
4 防爆要求和检验：

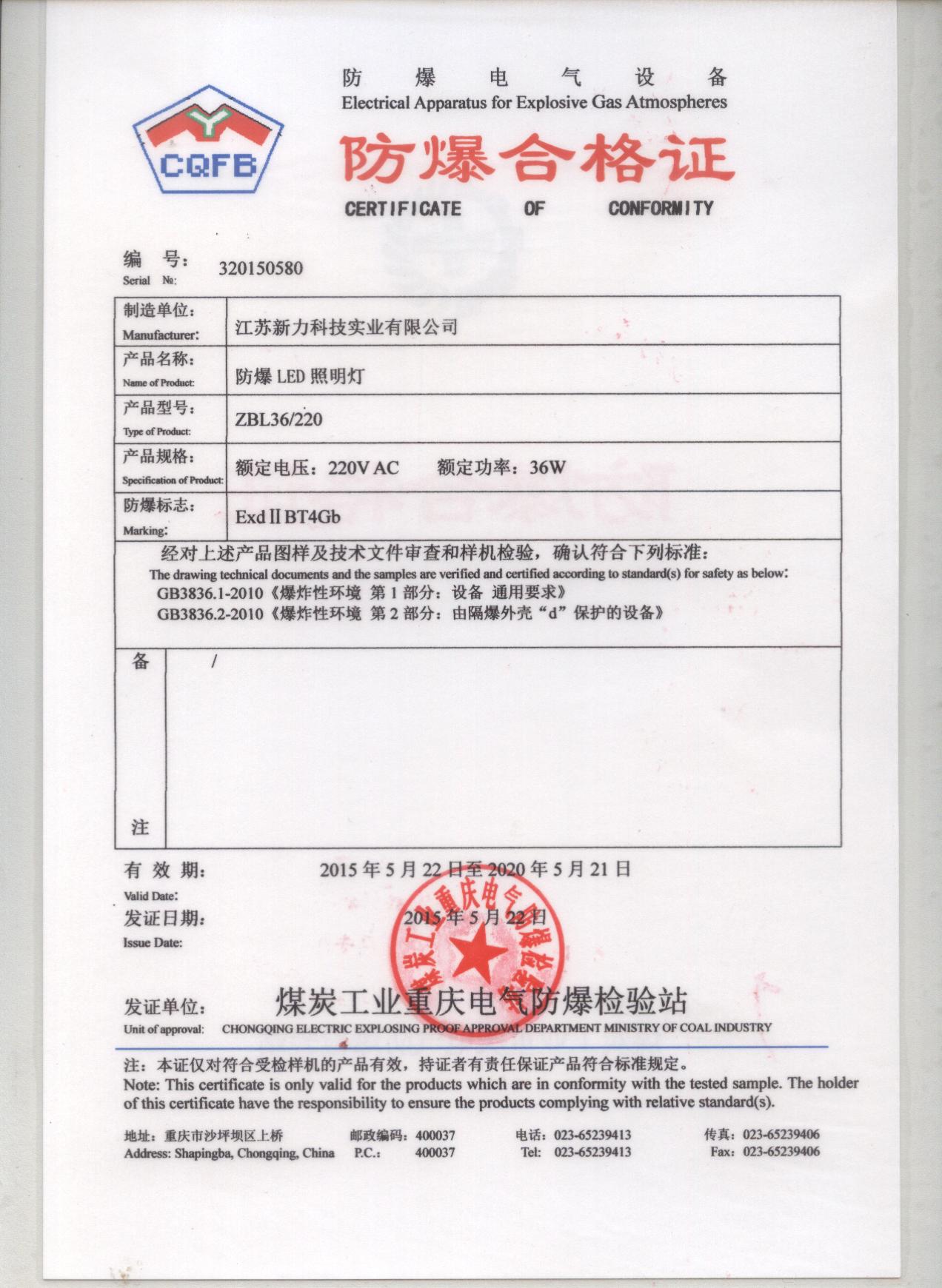

4.1本企业申请的产品严格按照GB3836.1-2010《爆炸性环境第1部分：设备 通用要求》、GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》、GB12476.1-2013《可燃性粉尘环境用电气设备 第1部分：通用要求》、GB12476.5-2013《可燃性粉尘环境用电气设备 第5部分：外壳保护型“tD”》生产，并应经国家级检测检验机构型式检验合格，取得防爆合格证（含粉尘和隔爆）。
4.2出厂前防爆外壳应承受水压试验：介质水，压力1.5Mpa，保持1min。外壳应无渗漏，无结构损坏及可能影响隔爆性能的永久变形；
4.3出厂前应用游标卡尺等常规量具对外壳的隔爆参数按GB3836.2第5章审查合格备案的图纸进行隔爆参数检测。
5 技术要求及试验方法见表2
表2
序号 | 检验项目 | 要求 | 检验方法 | 出厂检验 | 型式检验 |
1 | 介电强度试验 | MT221第4.3条 | MT221第5.2条 | ○ | ○ |
2 | 绝缘电阻试验 | MT221第4.4条 | MT221第5.3条 | ○ | ○ |
3 | 电压波动试验 | MT221第4.5条 | MT221第5.4条 | ○ | ○ |
4 | 照度试验 | MT221第4.7条 | MT221第5.6条 | ○ | ○ |
5 | 振动试验 | MT221第4.8条 | MT221第5.7条 | — | ○ |
6 | 冲击试验 | MT221第4.9条 | MT221第5.8条 | — | ○ |
7 | 外壳静压试验 | 本标准4.2条 | GB3836.2-2000中 15.1.2.1 | ○ | — |
8 | 隔爆参数检测 | 本标准4.3条 | 按审查备案的图纸 | ○ | — |
9 | 防爆型式检验 | 本标准4.1条 | GB3836-2010 GB12476.1-2013 | — | ○ |
“○”为须检项目； “—”为不须检项目。 | |||||
6 检验规则
6.1 出厂检验
出厂检验项目见表2中出厂检验栏。
6.2 型式试验
型式检验项目见表2中型式检验栏。
7 标志、包装、运输及贮存
见MT221-2005第7条。
