1 概述

（1）产品特点：ZBL /127LZBL系列防爆LED照明灯是以LED发光器件为光源的新型防爆照明灯具。该产品具有安全性好、亮度高、功耗小、工作温度低、使用电压范围宽等众多优点。

（2）主要用途及适用范围：适用于1区，2区，20区，21区和带导电粉尘的22区工业爆炸性环境。

（3）使用环境条件：

1）该产品采用专用电源控制电路，可以在交流95V~240V之间正常工作；

2）工作环境温度：-5℃～+40℃；

3）环境大气压：80KPa～106KPa；

4）空气相对湿度不大于95%（+25℃时）；

5）1区，2区，20区，21区和带导电粉尘的22区工业气体和粉尘爆炸性环境；

6）无显著震动和剧烈冲击的环境；

7）能防止液体浸入的场所。

型号及含义

本产品执行标准：

GB3836.1-2010《爆炸性环境第1部分：设备 通用要求》

GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》

GB12476.1-2013《可燃性粉尘环境用电气设备 第1部分：通用要求》

GB12476.5-2013《可燃性粉尘环境用电气设备 第5部分：外壳保护型“tD”》

Q/XL05-2014《ZBL系列防爆LED照明灯》。

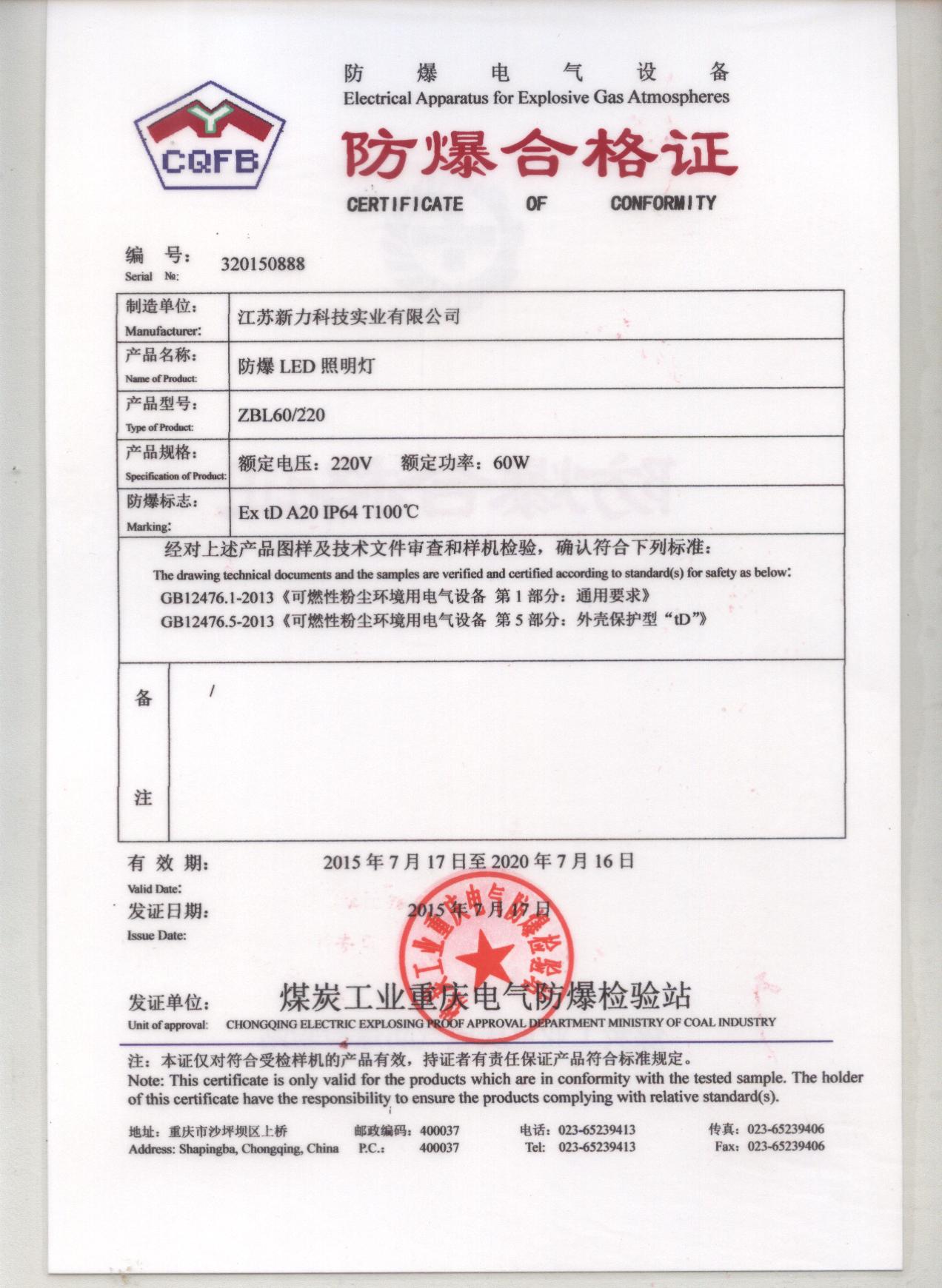

（6）产品防爆型式：ExdIIB T4Gb，ExtDA20IP64T100℃。

（7）工频耐压参数：LED灯接线端子与金属外壳之间进行工频电压为2000V，历时1min的介电性能试验，漏电流≤5mA,且应无击穿和闪络现象。

 结构特征及工作原理

该产品是采用LED发光器件为光源的防爆照明灯具。其结构主要由铝合金灯体、磁旋塞、电源板、多个大功率LED发光管、散热条、反光板、防护罩、玻璃灯罩等组成。当接通电源后，在磁旋塞磁场感应下两只常开型干簧管闭合，电源板会按照设定的工作电压以恒流方式直接驱动LED发光管发光。

4技术参数与规格见表2

表2

安装使用方法

1）拧出进线螺母，将橡胶电缆穿入，再装入垫圈、橡胶密封圈并压紧。

2）取下电源进线保护罩，将电源进线分别接入M4接线柱上并压紧，而后再将电源保护罩安装好（注意：保护罩外不允许有裸露导线，电源保护罩不得随意丢弃）。

6 注意事项

1）开盖前必须先切断电源，严禁带电开盖!

2）更换LED灯或电源板时注意不要接错线或将线划伤!

3）在维修、安装过程中要保证电缆压紧螺母内的橡胶密封圈、垫圈完整无缺，且安装到位，所有连接件无缺损，且安装到位!

4）保证产品隔爆面完好无损，所有连接件应固定牢靠!

5）缺少零件的照明灯严禁在爆炸性环境中使用!

6）LED发光管安装时，发光管基板与散热条间要涂导热硅胶，且清洁度要求较高，在现场无法操作，故建议维修应在非爆炸性环境进行!

 故障分析及排除方法

运输、贮存要求

1、产品在运输过程中包装箱不得倒置，严防摔掷、翻滚和重压。

2、产品应贮存在环境温度为-40℃~+60℃，空气相对湿度不大于90%，无腐蚀性介质的仓库内贮存。

9 开箱及检查

1、请按照装箱单逐条检查箱内物品是否相符、资料是否齐全。

2、请检查产品外观是否完好，如有破损请勿使用。

 售后服务及联系方式

若由于质量问题造成灯具损坏，半年内江苏新力科技实业有限公司负责免费维修；若由于人为或其他原因造成灯具损坏，江苏新力科技实业有限公司可实行有偿服务。
