一、概述

1）.产品特点：KLW5LM(A)甲烷报警矿灯是根据MT1162.1-2011《矿灯 第1部分：通用要求》、MT1162.4-2011《矿灯 第4部分：KL型矿灯》、MT/T409-2007《甲烷报警矿灯》和MT/T1051-2007 《矿灯用锂离子蓄电池》第4.4条的要求制定的有关标准的规定设计制造的。该矿灯具有体积小、重量轻、随身携带方便、寿命长、照度高、充电快、无污染、免维护、用电省和使用安全等优点。当主光源损坏或点灯时间超过规定时间时，只需拨动开关的另一方向LED辅助光源点亮为井下工作人员提供了微光照明，同时在井下万一发生特殊情况时微光可起救生作用。辅助光源可连续照明30小时以上，该矿灯采用了锂离子电池为光源提供电源。并在电池组内装有过充电、过放电、过电流、过热保护电路，延长了电池的寿命。由于矿灯的电池装在灯内，因此人员携带十分方便，提高了工作效率。

2）.主要用途及适用范围：

  KLW5LM(A)矿灯是以锂离子电池为电源的甲烷报警矿灯，具有照明和甲烷超限报警功能。主要适用于煤矿下游甲烷爆炸危险的场所工作人员随身携带适用。

3）.使用环境条件与工作条件：

  a．环境温度为-5℃~+40℃；

  b．周围空气相对湿度不大于95%（+25℃时）；

  c．大气压力在（80-106）KPa范围内；

  d．在含有爆炸性气体（甲烷）危险的煤矿井下。

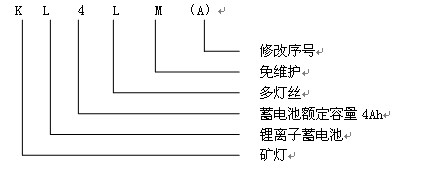

4）型号含义：

二、结构特征及工作原理

1)      KLW5LM(A)甲烷报警矿灯将瓦斯报警装置和矿灯做成一体化，采用先进节能的LED光源、瓦斯检测装置三部分构成报警测试装置安装在灯头上方的腔体内。由锂离子蓄电池为电源、灯头、LED发光二极管、开关等组成基本电路，灯头上设有电路开关，可控制主灯或辅灯的发光和熄灭，灯头上设有充电管理，采用灯头充电方式，锂电池有短路保护设置，一旦发生短路现象，能自动切断电源可保证使用安全。

2)      当打开头灯开关时，甲烷测试电路也开始进入检测监控状态。当外丝超限时，报警矿灯立即发出闪光报警信号（照明灯光闪烁），提示使用人员撤离现场；当离开瓦斯超限现场，瓦斯浓度下降至正常状况时，报警器自动解除报警状态。
