一、概  述
用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障，本机广泛应用于矿山、电力及化工等行业的运输系统中。

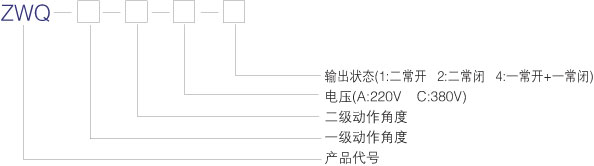

二、型号含义

三、技术参数
1、 使用环境条件
A、 环境温度：-30℃~+50℃              B、 相对湿度不大于85%

2、参数见下表

四、结构特点
1、本机采用铝合金精密压铸壳体、强度高、重量轻；
2、外壳防护等级达IP65，可在恶劣环境中长期工作；

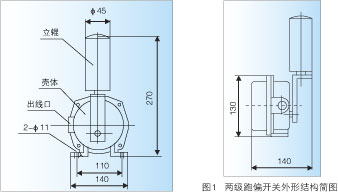

3、机内采用进口行程开关，触点容量大、动作灵敏、可靠、外形尺寸见图１

五、工作原理

当运行中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾斜。若立辊倾斜大于一级动作角度时，立即发出一组开关信号。如立辊倾斜大于二级动作角度时，则输出另一组开关信号，两组开关信号可分别用于告警或停机。胶带机恢复正常运行后，立辊自动复位，动作角度大小通过调整凸轮角度即可实现。
六、安装调整
1、将跑偏开关固定在支架上，然后焊接在胶带机架上；
2、立辊轴线与胶带平面相垂直，立辊与胶带边缘距离为L=50-100mm；
3、胶带位于立辊下端1/3处；                 4、每100m胶带可安装跑偏开关一对；详见图2。
（图2）

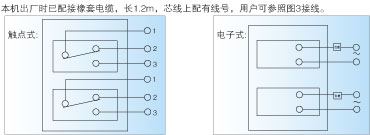

七、接线方法
（图3）
